Produktbeschreibung

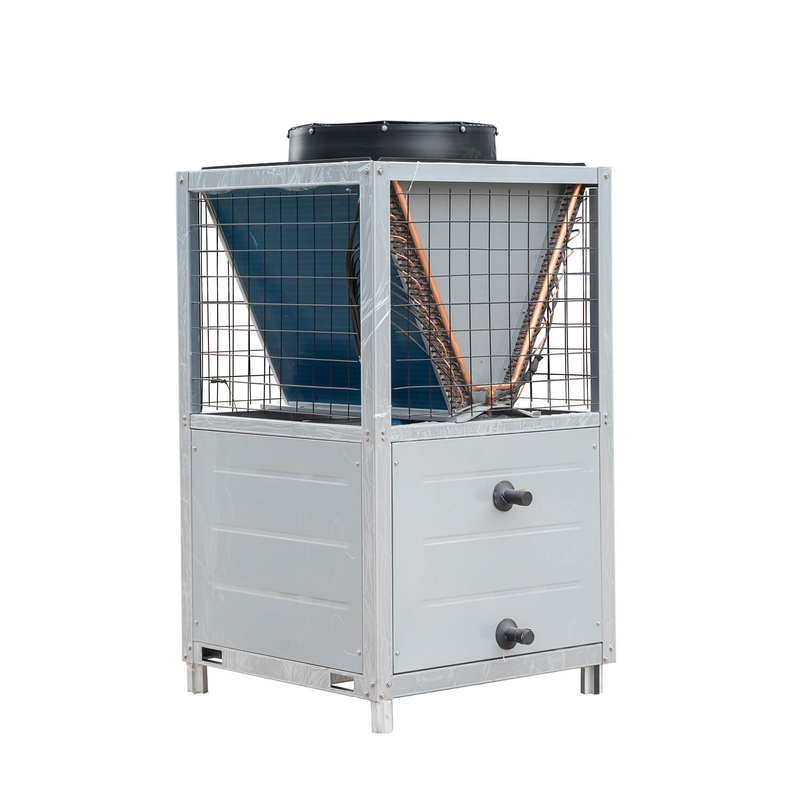

10 kW-45 kW energieeffizienter kommerzieller vertikaler luftgekühlter Scroll-Kühler vom Typ Mini mit Wärmepumpe
Die kommerziellen Mini-Luftkühler von Ruidong werden häufig in verschiedenen Branchen eingesetzt, darunter Kunststoff- und Gummimaschinen, Lebensmittel- und Getränkeverarbeitung, MRT-Geräte, die Laserindustrie und die Druckindustrie.
Diese luftgekühlten Kältemaschinen entziehen Flüssigkeiten effektiv Wärme durch einen Dampfkompressionszyklus, indem sie Umgebungsluft nutzen, um die Kondensatorschlange zu kühlen und Wärme an die Atmosphäre abzugeben.Die kleineren luftgekühlten Kältemaschinen sind mit Scroll-Kompressoren ausgestattet, während die größeren Schraubenkompressoren verwenden, die eine Antriebsoption mit variabler Drehzahl für eine verbesserte Effizienz bieten.
Die Mini-Luftkühler von Ruidong sind kompakt, energieeffizient und für eine einfache Installation und Bedienung konzipiert.Sie sind für raue Industrieumgebungen ausgelegt und mit fortschrittlicher Kühltechnologie ausgestattet, um optimale Leistung und Energieeffizienz zu gewährleisten.
1. Der kommerzielle Mini-Scroll-Luftkühler mit 7–45 kW ist mit einer Kurbelgehäuseheizung und einer thermischen Überlastungsabschaltung für jeden Kompressor ausgestattet.
2. Unser Kühler ist mit geräuscharmen 8-poligen Axialventilatoren ausgestattet, die über dreiphasige Direktantriebsmotoren verfügen.Die Lüfter verfügen außerdem über die Schutzart IP54 und verfügen über ein schützendes Auslassgitter.
3. Der luftgekühlte Scroll-Wasserkühler verfügt über einen hocheffizienten Rohrbündelwärmetauscher.Der Verdampfer ist werkseitig mit flexiblem, dichtzelligem Material isoliert.
4. Der Kältemittelkreislauf des Kühlers umfasst Füllventile, einen Filtertrockner, ein Schauglas, einen Gas-Flüssigkeits-Abscheider, ein thermostatisches Expansionsventil sowie Hoch- und Niederdruckschalter.Die Wärmepumpeneinheit umfasst außerdem ein 4-Wege-Ventil, einen Flüssigkeitssammler und ein Einwegventil.
5. Der Hydraulikkreislauf besteht aus verzinkten Rohren und verfügt über einen Wasserablassanschluss für den Rohrbündelwärmetauscher.Es verfügt außerdem über hydraulische Flanschanschlüsse.
6. Die Schalttafel besteht aus einem Kompressorschütz, einem Lüftermotorschütz, einem Kompressortrennschalter, einem Lüfterschutzschalter, einem Phasenfolgerelais und einem Mikroprozessor mit Funktionsanzeige.
7. Das zuverlässige Mikroprozessorsystem des Kühlers ermöglicht einen automatischen Betrieb und reduziert so die Wartungskosten.
Kontaktieren Sie uns, um ein Angebot für den luftgekühlten Scroll-Kühler zu erhalten.
|
Produktverpackung
|
Datenblatt
| Produkt | Luftgekühlter Scroll-Wasserkühler und Wärmepumpe | |||||||
| Typ | Mini | |||||||
| Modell – RLSFW | RLSFW10 | RLSF W15 | RLSFW20 | RLSFW25 | RLSFW30 | RLSFW40 | ||
| Nennkühlleistung | kW | 9.5 | 14.5 | 21.5 | 23.1 | 27 | 32 | |
| Kühleingangsleistung | kW | 3.5 | 5.2 | 7.5 | 7.9 | 9 | 10.4 | |
| Laufstrom | A | 7.05 | 9.05 | 13.3 | 14 | 16 | 18.4 | |
| Nennheizleistung | kW | 10.3 | 16.4 | 24.4 | 26.3 | 30 | 38.2 | |
| Heizleistung | kW | 3.45 | 4.6 | 7.4 | 7.9 | 9 | 10.3 | |
| Laufstrom | A | 6.75 | 8.65 | 13.1 | 14.0 | 16.0 | 18.2 | |
| Max.Laufstrom | A | 11.3 | 13.5 | 20.6 | 21.5 | 24 | 27 | |
| Kabeldurchmesser (Kupferdrahtabstand ≦20m) | mm² | 2.5 | 2.5 | 3*6+2*4 | 3*6+2*4 | 3*6+2*4 | 3*6+2*4 | |
| Netzspannung | 380 V / 50 Hz | |||||||
| Kompressor | Typ | Hermetischer Spiraltyp | ||||||
| Menge | 1 | |||||||
| Startmodus | Direktstart | |||||||
| Regrigerant | Typ | R22/R410a | ||||||
| Ladung (kg) | 2.4 | 2.8 | 8.5 | 10 | 10.5 | 11.5 | ||
| Kontrolle | Elektronisches Expansionsventil (EXV) | |||||||
| Verdampfer | Typ | Ausführung mit Edelstahlplatte | ||||||
| Wasserdruckabfall | kPa | 70-90 | ||||||
| Wasserrohr-Durchmesser. | DN | DN25 | DN25 | DN32 | DN32 | DN40 | DN40 | |
| Wasserfluss | m3/h | 1.6 | 2.6 | 3.4 | 3.6 | 4.3 | 5.0 | |
| Kondensatortyp | Kupferrohr mit Innengewinde und hydrophile Aluminiumlamellen | |||||||
| Kondensatorventilator | Typ | Axialer Typ | ||||||
| Menge | 1 | |||||||
| Lärm | dB(A) | 68 | 68 | 68 | 68 | 78 | 78 | |
| Leistung | (kW) | 0.55 | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | |
| Luftstrom | m³/h) | 4000 | 6000 | 8000 | 10000 | 12000 | 14000 | |
| Luftaustritt | Seite (oben für Option) | |||||||
| Abmessungen | L | mm | 1200(1180) | 1200(1180) | 1200(1180) | 1200(1180) | 1200(1180) | 1200(1180) |
| W | mm | 720(1080) | 720(1080) | 720(1080) | 720(1080) | 720(1080) | 720(1080) | |
| H | mm | 1870(1870) | 1870(1870) | 1870(1870) | 1870(1870) | 1870(1870) | 1870(1960) | |
| Nettogewicht | kg | 185 | 240 | 320 | 350 | 380 | 380 | |
| Operationsgewicht | kg | 200 | 260 | 360 | 380 | 420 | 420 | |
| Lärm dB(A) | dB(A) | 65 | 66 | 69 | 69 | 70 | 71 | |
| Bemerkungen | 1. Kühlstandard-Arbeitsbedingungen: Umgebungstemperatur 35℃DB/24℃WB; Kaltwassereintrittstemperatur 12℃, Austrittstemperatur 7℃. | |||||||
| 2. Standard-Arbeitsbedingungen für die Heizung: Umgebungstemperatur 7℃DB/6℃WB; Warmwassereintrittstemperatur 40℃, Austrittstemperatur 45℃. | ||||||||
| 3.Optionales Zubehör: Eingebauter Ausdehnungswassertank und Wasserpumpe. | ||||||||
|
