Lufthandhabungseinheiten (AHUS) sind die Kernausrüstung von Klimaanlagen. Es kann die Luft gemäß verschiedenen Anwendungsszenarien abkühlen, heizen, feuchifizieren und filtern und in verschiedenen öffentlichen und gewerblichen Räumen häufig eingesetzt. AHUs werden hauptsächlich in vier Arten eingeteilt: Deckenmontage, Jet-Typ, horizontal und vertikal. Obwohl ihre Kernfunktionen konsistent sind, basiert die Klassifizierung im Wesentlichen auf der Übereinstimmung mit dem Installationsraum mit funktionalen Anforderungen.
Dieses Dokument enthält eine detaillierte Erläuterung von AHU -Klassifikationen, Kernkonfigurationen, Betriebsparametern, Leistungsvorteilen und Anwendungsszenarien, die als Referenz für die Benutzerauswahl und -anwendung dienen.
1. Installationsmethode

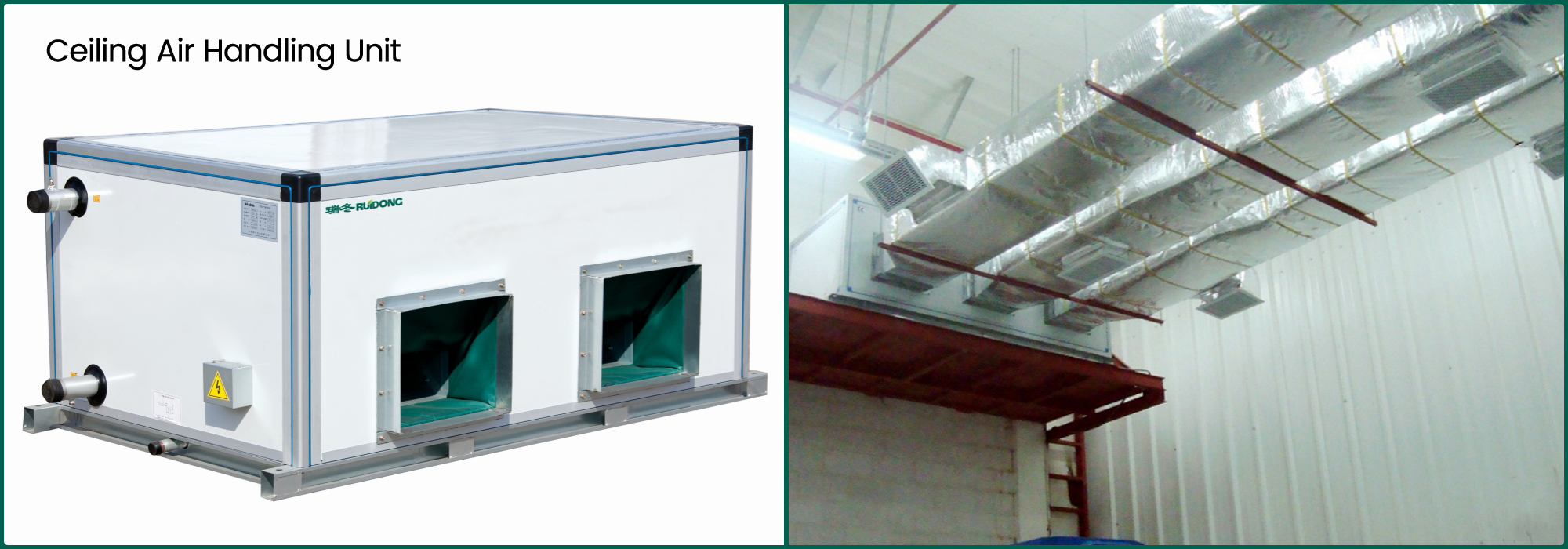

Decke - montierte Lufthandhabungseinheiten verfolgen ein Hebewerksinstallationsdesign. Es verfügt über eine kompakte Struktur und eine geringe Größe, nimmt keinen Platz in der Fläche ein und muss nur mit speziellen Hebelklammern innerhalb der Gebäudedecke befestigt werden (sicherstellen, dass die Deckenladungskapazität mindestens das 1,2-fache des Einheitsgewichts beträgt).
Während der Installation muss ausreichend Wartungsraum reserviert werden (normalerweise 300 bis 500 mm um das Gerät). Das Deckeninterne sollte gut belüftet werden, um Wärmeanbau während des Betriebs zu verhindern. Die Einlass- und Auslasskanäle des Geräts müssen genau mit dem Kanalsystem innerhalb der Decke verbunden sein, um luftdicht zu senken und Luftlecks zu verringern.
2. Luftversorgungsentfernung
Aufgrund seiner kompakten Größe und des mittelschweren Lüfterstroms und des Drucks beträgt die Luftversorgungsentfernung typischerweise 7,5 Meter 40 . Diese Art von Einheit eignet sich für die Kurzstreckenluftversorgung und wird normalerweise bei lokalen Innenluftkanälen oder Luftdiffusoren verwendet, um eine präzise Luftbehandlung in kleinen Bereichen (z. B. kleine Büros, Besprechungsräume, Hotelgäste) zu erreichen, wodurch ein erhöhter Luftwiderstand, der Energieverbrauch und die durch Fernausluftversorgung verursachte Temperaturverlust vermieden werden.
3.. Schlüsselvorteile und Anwendungsszenarien
Der Hauptvorteil besteht darin, Platz zu sparen und eine flexible Installation anzubieten, insbesondere für Bereiche mit begrenztem Boden.
Zu den geltenden Szenarien gehören Hotelgäste, kleine Büros, Krankenhausstationen, Leseberäte in Bibliothek und andere kleine oder dezentrale Luftbehandlungsbereiche.
1. Installationsmethode

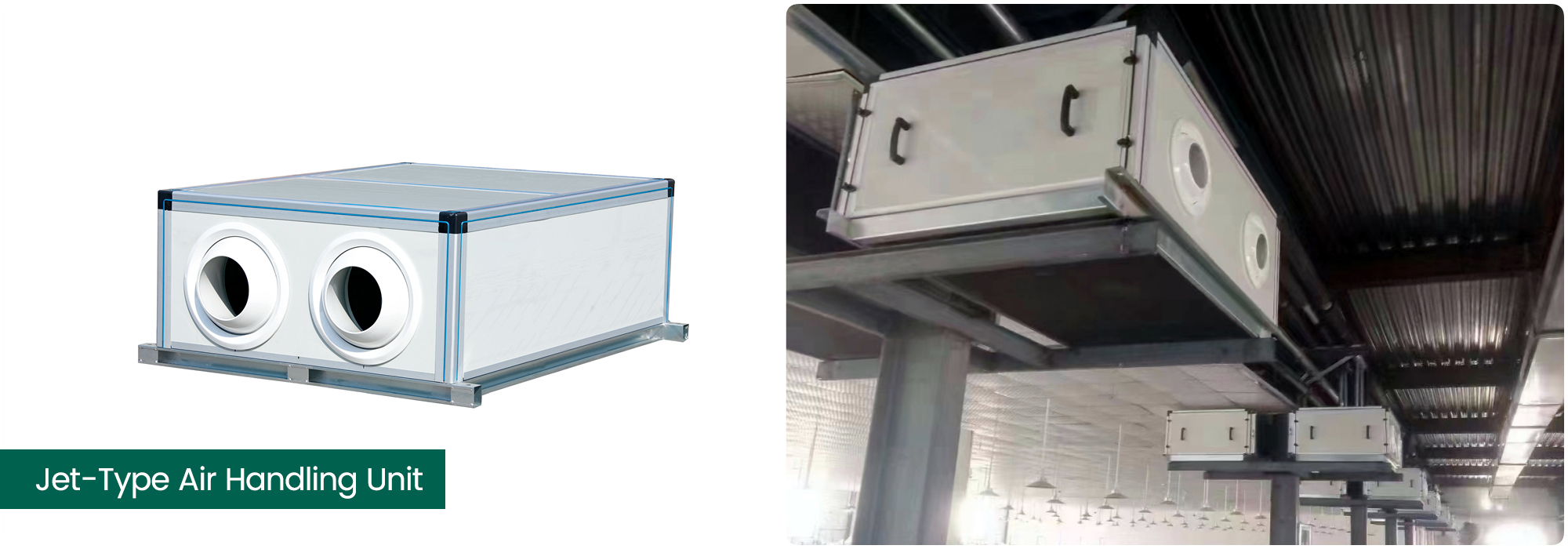

Jet Aushus kann auf zwei Arten installiert werden: Decke und Bodenbestand. Die Deckeninstallation ähnelt der Decken -AHUS, aber die Einheitskörper ist mit einem speziellen Jet -Air -Outlet ausgestattet. Die Bodeninstallationsform muss das Gerät in einen flachen Bodenbereich (mit einem Dämpfungskissen wie einem Gummi -Kissen zur Reduzierung der Vibration) oder eine erhöhte 100–200 mm über dem Boden für die einfache Reinigung und Wartung platzieren.
Während der Installation sollte der Ausrichtung des Jet Air Outlets Aufmerksamkeit geschenkt werden. Der Winkel sollte gemäß den Anforderungen an den Raum und die Luftversorgungsanforderungen (0 - 30 ° Winkeleinstellung erreicht werden) eingestellt werden, um sicherzustellen, dass der Düsenluftfluss den Zielbereich abdecken kann. Gleichzeitig sollten flexible Rohre für die Verbindung zwischen der Einheit und dem Luftkanal verwendet werden, um den Einfluss der Schwingung auf den Luftkanal zu verringern und eine stabile Luftversorgung zu gewährleisten.
2. Luftversorgungsentfernung
Der Kernvorteil von Jet AHUS ist die Langstreckenluftversorgung. Mit einem Spezial-Jet-Luftstromtechnologie erzeugt der Hochdruckluftstrom einen Jet-Effekt, der den Luftwiderstand überwindet und Luftversorgungsentfernungen von 20 bis 50 Metern ermöglicht, wobei einige große Modelle über 60 Meter erreicht sind. Diese Einheiten erfordern keine komplexen Kanalsysteme und können konditionierte Luft direkt durch Düsendüsen liefern, wodurch die Kanalinvestitionen und Widerstandsverluste reduziert werden.
3.. Schlüsselvorteile und Anwendungsszenarien
Zu den Vorteilen zählen eine lange Luftversorgungsentfernung, eine gleichmäßige Luftstromverteilung und reduzierte Kanäle, Senkung der Installationskosten und Platzverbrauch.
Zu den anwendbaren Szenarien gehören große Einkaufszentren, Supermärkte, Gymnasien, Ausstellungshallen und Wartesäle des Bahnhofs - große Räume mit hoher Decken (typischerweise ≥ 4 Meter), die eine effiziente Luftzirkulation und Temperaturkontrolle erfordern.
1. Installationsmethode
Horizontale AHUs sind in einem horizontalen Layout auf dem Boden installiert. Sie müssen auf eine flache Oberfläche (mit Zementniveau oder Stahlbasis) platziert werden, um einen stabilen Betrieb zu gewährleisten.
Einheiten können in der Größe angepasst werden und sind in der Regel modular und ermöglichen eine Kombination verschiedener Abschnitte (z. B. Filter, Kühlung, Heizung, Befeuchtung). Kanalanschlüsse verwenden normalerweise Flansche mit Dichtdichtungen (z. B. temperaturresistenter Gummi), um luftdicht zu gewährleisten. Ein ausreichender Wartungsraum muss reserviert sein (500 - 800 mm auf beiden Seiten, 400 - 600 mm oben).
2. Luftversorgungsentfernung
Mit größerer Lüfterstrom und höherem Druck und mit der richtigen Kanalkonstruktion kann die Luftversorgungsentfernung 27 Meter erreichen 55 . Diese Einheiten eignen sich für die Luftversorgung mittel- bis weit zu langen und können konditionierte Luft auf mehrere Räume oder große Bereiche mit stabilem Luftstrom und hoher Temperaturkontrollgenauigkeit ( ± 1° C) verteilen.
3.. Schlüsselvorteile und Anwendungsszenarien
Zu den Vorteilen zählen ein breiter Luftstrom (Ruidong Horizontal AHUS: 2000 - 50000 m ³ /h), voll funktionsfähige Abschnitte und Effizienz des hohen Wärmeaustauschs, die den komplexen Luftbehandlungsbedarf erfüllen.
Zu den anwendbaren Szenarien gehören große Büros, Hotellobbys, ambulante Gebäude im Krankenhaus, Bibliothekshallen und Einkaufszentren - mittelgroße bis große zentralisierte Luftbehandlungsbereiche.

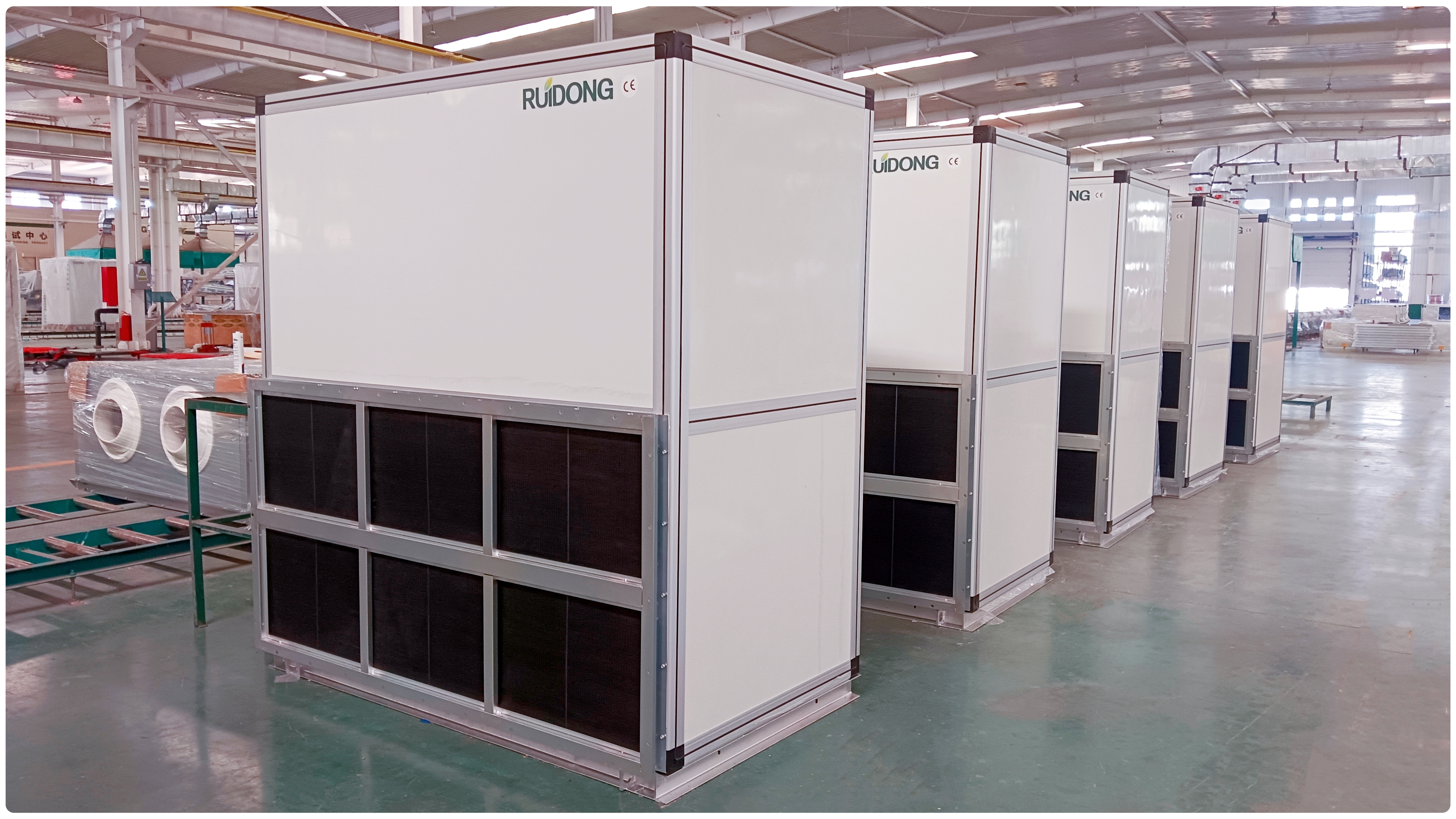

1. Installationsmethode
Die vertikalen AHUs sind aufrecht auf dem Boden installiert und belegen einen kleinen Fußabdruck (1/3 bis 1/2 horizontaler Einheiten), der für schmale Räume wie Ecken, Ausrüstungsräume oder Korridorseiten geeignet ist. Das Gerät muss auf einer ebenen Oberfläche mit einstellbaren Füßen (50 - 100 mm) zur Nivellierung platziert werden, um eine Vibration zu vermeiden.
Die Richtungen des Lufteinlasss und der Auslass sind je nach Anforderungen an den Standort flexibel Kanäle werden über flanierende Dichtungen angeschlossen, um Leckagen zu vermeiden. Wartungstüren befinden sich vorne oder Seite und erfordern nur 200 - Seiteneinlass/obere Auslass oder untere Auslass . - 300 mm Top -Freigabe.
2. Luftversorgungsentfernung
Die Luftversorgungsentfernung liegt in der Regel zwischen Decken- und horizontalen Typen 27- 55 Meter. Aufgrund der größeren Struktur und der Platzierung mit höherer Lüfter kann der Luftstrom mithilfe von Outlet-Designs (z. B. Doppelschichtluftwaren, Diffusoren) optimiert werden, um die für mittelgroßen Bereiche geeigneten mittleren Räume effektiv abzudecken.
3.. Schlüsselvorteile und Anwendungsszenarien
Zu den Vorteilen gehören ein kleiner Fußabdruck, eine flexible Installation und die volle Funktionalität, die eine hohe Luftstrombehandlung im begrenzten Raum ermöglichen.
Zu den anwendbaren Szenarien gehören Gerätezimmer neben Hotelkorridoren, Hilfsgebieten in kleinen Einkaufszentren, Krankenhauskorridoren und Bereichen in der Nähe von Vorratskammern oder Toiletten in Bürogebäuden.

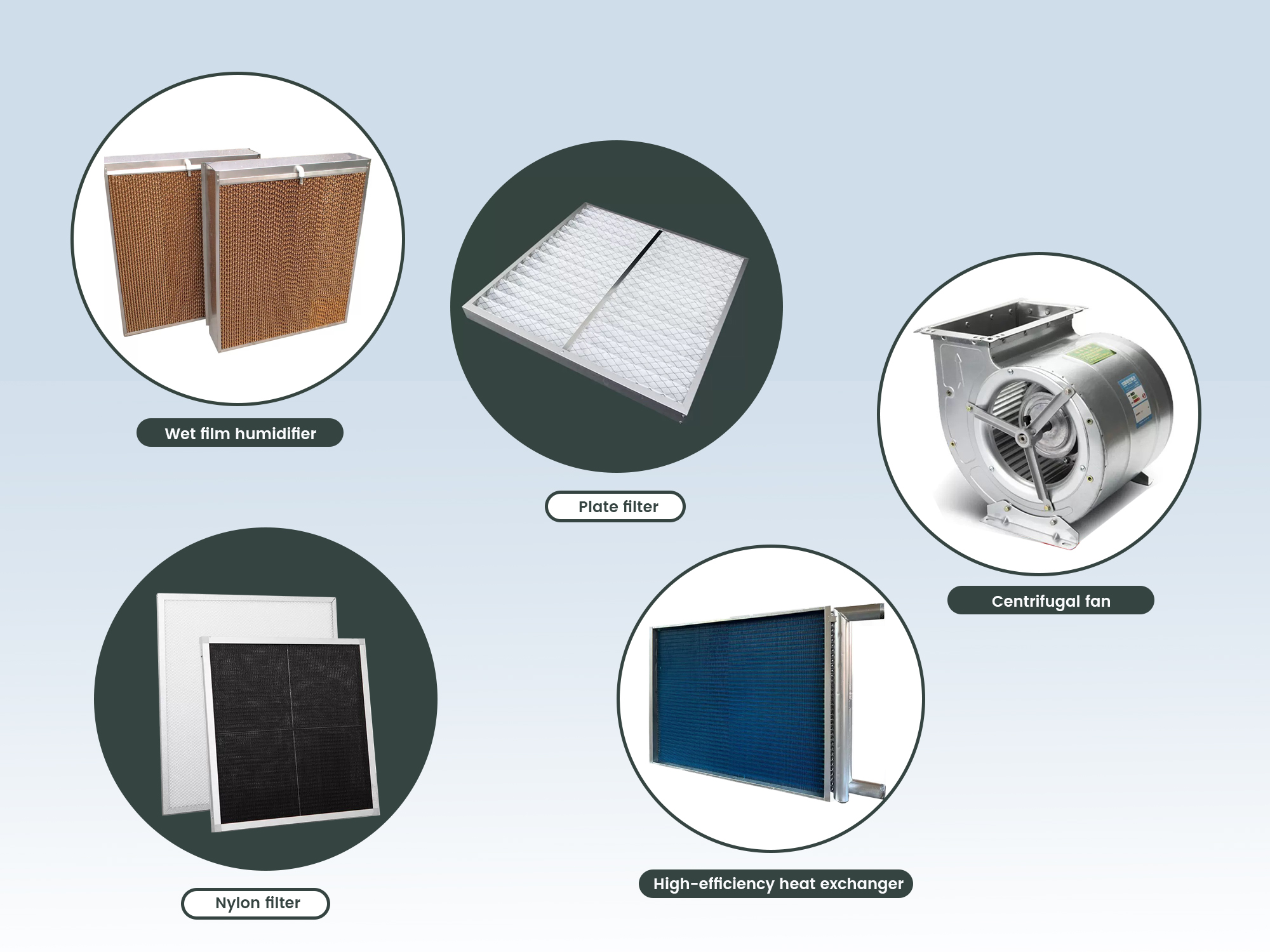

1. Konfiguration der Befeuchtungs- und Filtrationskonfiguration
(1) Feuchtigkeitsfunktion: Ohne die Größe der Einheit zu ändern, kann ein nasser Filmbefeuchtungsmodul hinzugefügt werden. Es verwendet eine natürliche Verdunstung, erzeugt keinen weißen Nebel und passt die Luftfeuchtigkeit automatisch auf der Grundlage von Innenanforderungen an (speziell entsprechend dem Luftvolumen der Einheit).
(2) Filtrationskonfiguration:
L Standardfilter: Luftreturn mit Nylonnetzfilter ausgestattet, einem Primärfilter mit Filtrationsgenauigkeit von 1–10 μm, die für große Staubpartikel wirksam sind, leicht zu reinigen und zu ersetzen.
l Optionaler Filter: Primärpanelfilter (40–60% Effizienz für ≥ 5,0 μm Partikel) kann ausgewählt werden. Für höhere Sauberkeit sind mittlere oder hohe Effizienzfilter verfügbar.
2. Optionen für Abkühlung der Spulenreihe
Kühlung (oder Heizung) Spulen sind in 4-Reihen-, 6-Reihen- und 8-Reihen-Konfigurationen erhältlich:
L 4 - Reihenrohre: kleinerer Wärmeaustauschbereich , geeignet für kleinen Raum mit geringem Wärmeaustauschbedarf, kompakt und energieeffizient.
L 6 - Reihenrohre: moderate Fläche, Mainstream -Konfiguration, geeignet für die meisten Kühl-/Heizanforderungen (z. B. Büros, Hotel -Lobbys), Ausgleicheffizienz des Wärmeaustauschs und Energieverbrauch.
L 8-Reihenrohre: größte Fläche, höchste Effizienz, geeignet für Szenarien mit hohem Wärmeaustausch-Nachfrage (z. Es kann die Lufttemperatur schnell einstellen und die Stabilität der Innentemperatur sicherstellen.
3. Betriebsparameterstandards
Lufthandhabungseinheiten sind in zwei Betriebsmodi unterteilt: den Luftmodus und der Frischluftmodus zurückgeben:
Return Air -Modus (hauptsächlich Innenluft, ≤ 30% frische Luft):
l Kühlung: gekühltes Wasser 7 ° C/12 ° C, Einlassluft 27 ° C/19,5 ° C db/wb, Kühlkapazität 10,5–377,9 kW.
l Heizung: heißes Wasser 60 ° C, Einlassluft 21 ° C dB, Heizkapazität 17,2–619,8 kW.
Frischluftmodus (Frischluftmodus (hauptsächlich über Frischluft im Freien, mit einem hohen Anteil an frischer Luft, im Allgemeinen ≥ 70% oder sogar 100% frische Luft):
L Kühlung: gekühltes Wasser 7 ° C/12 ° C, Einlassluft 35 ° C/28 ° C db/wb.
l Heizung: heißes Wasser 60 ° C, Einlassluft 7 ° C dB.
1. Effizienter Wärmeaustausch: hohe hochwertige Oberflächenkühler von Ruidong Self gemacht
Die proprietären Kühlspulen von Ruidong verwenden hochwertige Kupferrohre mit hydrophilen Aluminiumflossen, die mit mechanischer Ausdehnung für engen Kontakt und hoher Effizienz hergestellt werden.
Spulen werden auf 2,0 MPa auf Lecks getestet. Die 0,12 mM hydrophile Aluminiumfolie verhindert Wasseraufbau und Korrosion und verlängert die Lebensdauer.
2. Stabiler und niedriger Betrieb
L Zentrifugal-Lüfter mit dynamischer und statischer Balance-Test für einen reibungslosen Betrieb.
L Niedrige Vibrationsdesign reduziert die Rauschübertragung um über 30% und verhindert die strukturelle Auswirkungen.
l international Markenlager sorgen für eine lange Lebensdauer und geringes Wartung.
3.. Langlebige und sichere Struktur
L Aluminiumlegierungsrahmen ohne thermische Brücke, hohe Festigkeit, Leicht und korrosionsbeständiges.
l doppelseitige Farbstahlplatten mit hoher Dichte Polyurethan-Schaumisolierung verhindern Kondensation und Energieverlust.
4. Einfacher Wartung
l Selbstverkleidungstür-Schlösser sorgen für luftdicht und ermöglichen einen schnellen Zugang zum Filterersatz oder zur Spulenreinigung.
L CRAA zertifiziert, um eine zuverlässige Leistung und Qualität für anspruchsvolle Anwendungen zu gewährleisten.
Vielen Dank, dass Sie sich für Ruidong Group entschieden haben. Wir sind bestrebt, effiziente, zuverlässige und energiesparende Lüftungslösungen zu liefern. Wenn Sie Fragen während der Produktauswahl, des Systems oder der Installation haben, zögern Sie bitte nicht, uns zu kontaktieren. Unser engagiertes Team ist bereit, Expertenunterstützung zu bieten und Ihnen dabei zu helfen, eine komfortable, gesunde und nachhaltige Innenumgebung zu schaffen.
