Industrielle Kühlwasserkühler: Analyse von Kühlzyklusprinzipien und Kernkomponenten

Anzahl Durchsuchen:600     Autor:Site Editor     veröffentlichen Zeit: 2025-04-28      Herkunft:Powered

erkundigen

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Grundprinzipien des Kühlzyklus

Das Kernprinzip des Kühlzyklus ist die Richtungsübertragung von Wärme - die Wärme aus dem Bereich absorbiert, der abkühlt und in die äußere Umgebung freigelassen werden muss. Dies wird insbesondere erreicht, indem ein Kältemittel innerhalb eines geschlossenen Systems zur Übertragung von Wärme zirkuliert.

Dieser Vorgang basiert auf dem koordinierten Betrieb von vier Schlüsselkomponenten: dem Kompressor, dem Kondensator, dem Drosselgerät und dem Verdampfer.

Als wichtige unterstützende Technologie für die moderne industrielle Produktion werden in modernen Industriebereichen wie Lebensmittelverarbeitung, chemische Synthese und Biopharmazeutika in modernen Industrieproduktionen häufig eingesetzt. Sie gewährleisten die Stabilität von Produktionsprozessen, verbessern die Produktqualität und verbessern die Energieeffizienz.

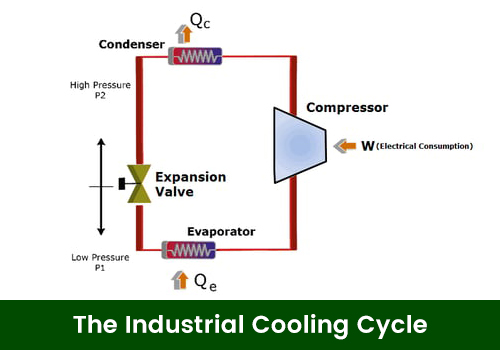

Abbildung 1-Industrial Kühlzyklus

Abbildung 1 : Industriekühlungszyklus

Kernkomponentenanalyse

I. Kompressor

Der Kompressor ist das Herz des Kühlsystems und verantwortlich für das Komprimieren und Erhitzen von Gaskältemitteln, um seine Dichte zu erhöhen. Um eine effektive Kühlung zu erzielen, muss die Temperatur des Kältemittels höher sein als die des Kühlmediums im Kondensator (wie Luft oder Wasser), um Wärme freizusetzen. Gleichzeitig treibt der Kompressor die Kreislauf des Kältemittels innerhalb des geschlossenen Systems an. Häufige Arten von Kompressoren, die in der industriellen Kühlung verwendet werden, sind Schrauben-, Kolben-, Zentrifugal- und Scroll -Typen, wobei Scroll- und Schraubenkompressoren am häufigsten sind. Schraubenkompressoren eignen sich für groß angelegte Chemikalie-, Verarbeitungs- und Wasserkühl-Klimaanlagen.

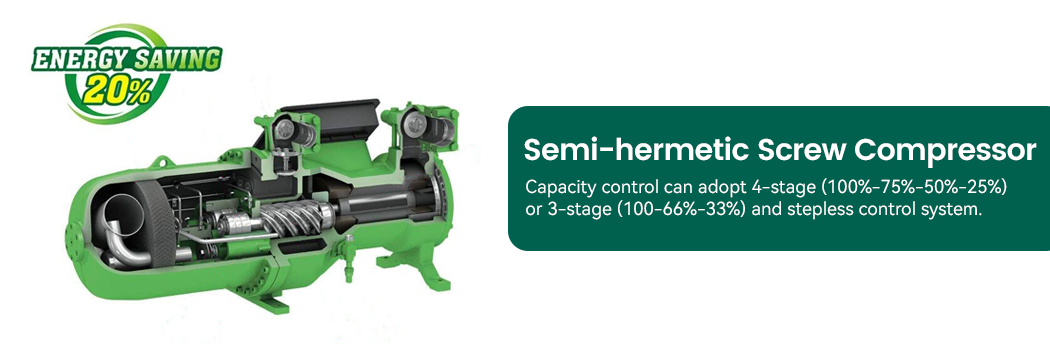

Abbildung 2 Halbgeschmitterer Schraubenkompressor


Abbildung 2: Halbhermetischer Schraubenkompressor

Ii. Kondensator

Der Kondensator ist die Schlüsselkomponente, die die Hochtemperatur und Hochdruckkältemitteldampf in einen flüssigen Zustand kühlt und kondensiert, indem er Wärme mit einem Kühlmedium (wie Luft oder Wasser) austauscht, wodurch Wärme aus dem Kältemittel entfernt wird.

(1) Flockenkondensator

Der Gefährdungskondensator verwendet die Lüfter, um Luft über die Kondensatorspulen zu fließen und die Hitze aus dem Kältemittel in die Umgebung abzuleiten. Es hat eine einfache Struktur, einen niedrigen Wasserverbrauch und eignet sich für den Außengebrauch, insbesondere an Orten, an denen Wasser knapp ist.

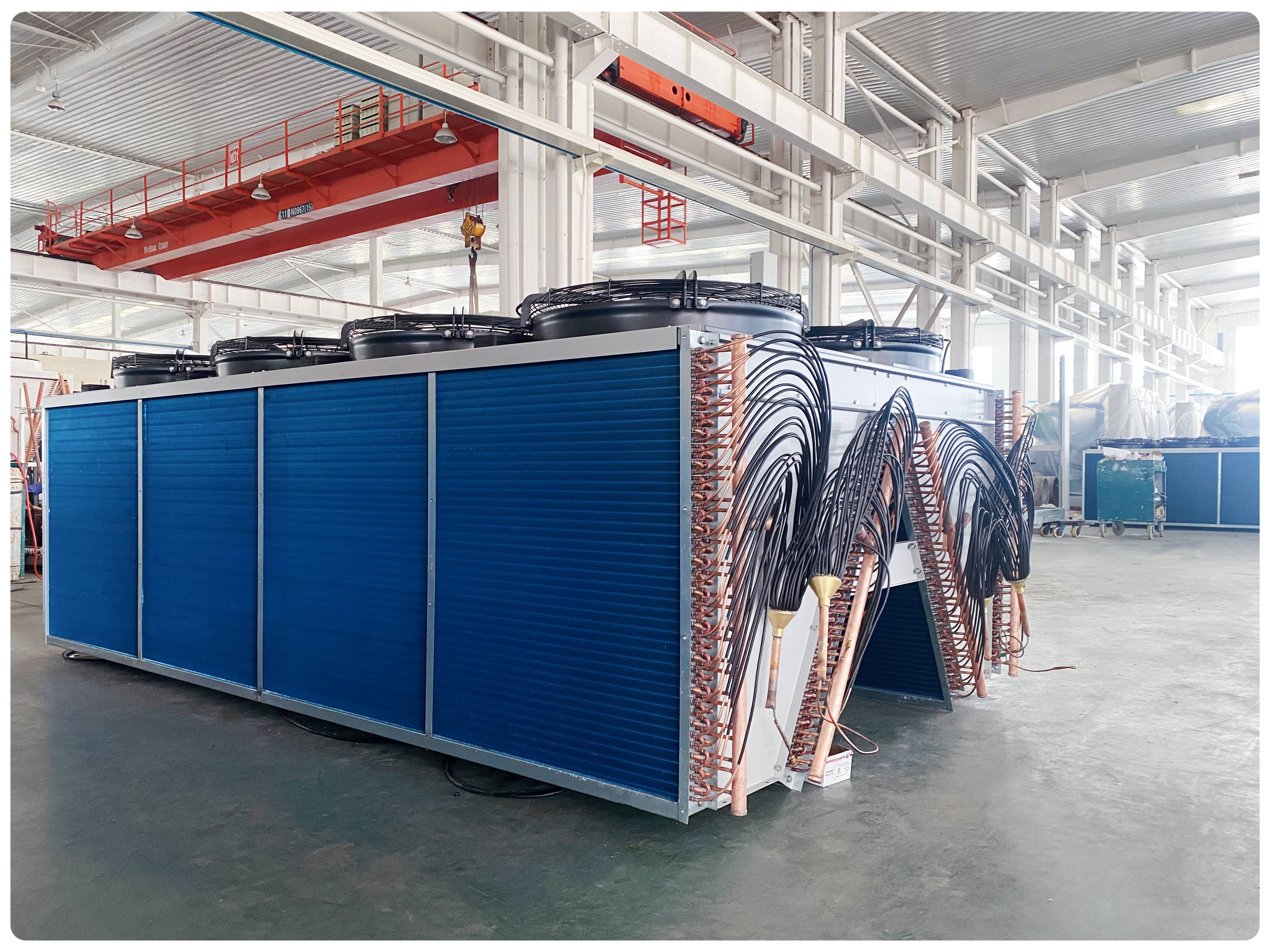

Abbildung 3 Flockenkondensator

Abbildung 3: Flockenkondensator

(2) Schalen- und Tube -Kondensator

Der Kondensator der Schale und der Röhrchen verwendet Wasser als Kühlmedium. Das Kältemittel fließt in den Kondensatorröhrchen und die Wärme wird durch die Rohrwände auf das Kühlwasser übertragen. Im Vergleich zu luftgekühlten Kondensatoren sind wassergekühlte Kondensatoren in Hochtemperaturumgebungen effizienter, erreichen niedrigere Kondensatemperaturen und die Gesamtleistung des Kühlsystems.

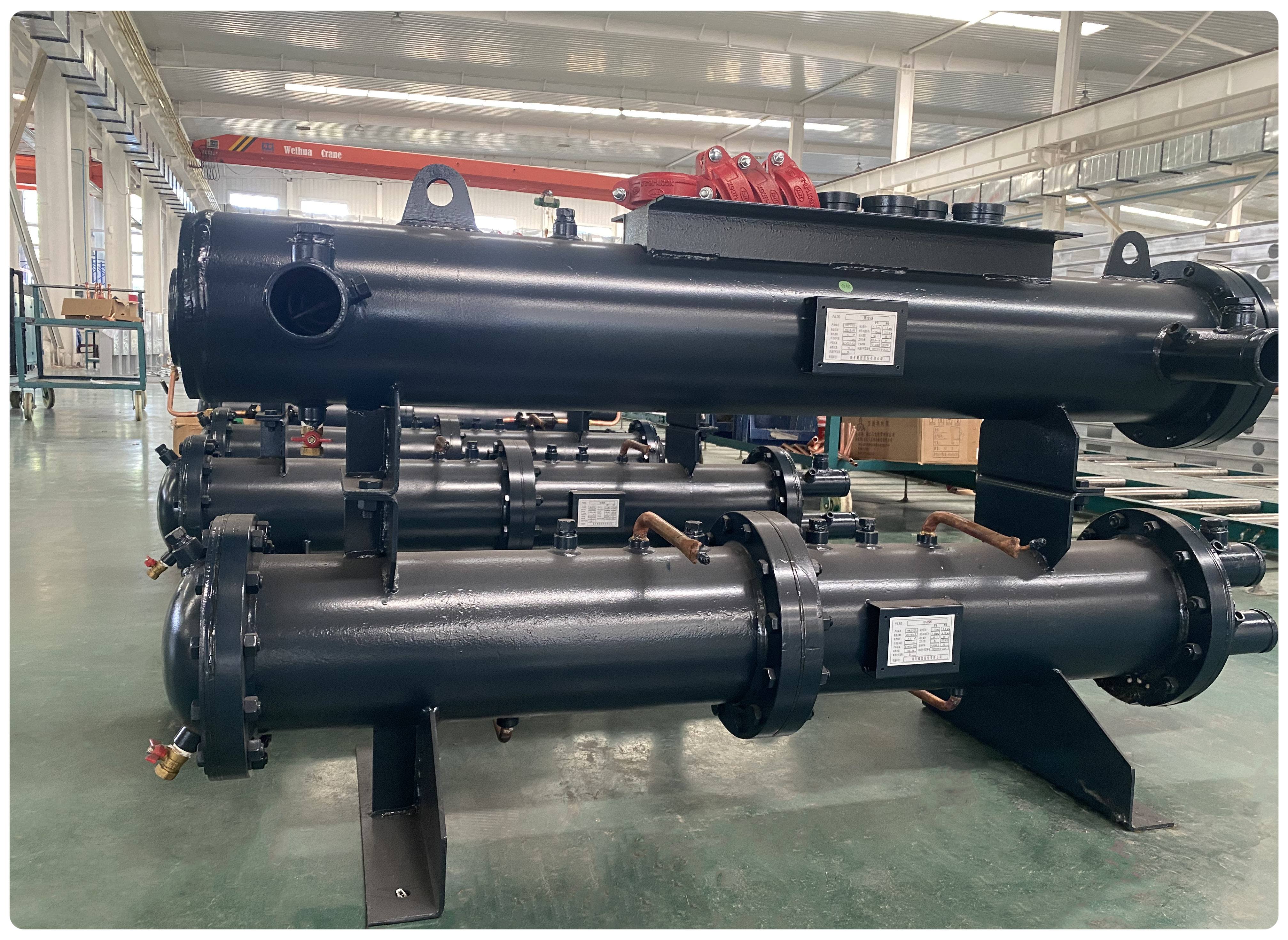

Abbildung 4 Schale und RohrkondensatorAbbildung 4: Schale und Rohrkondensator

III. Verdampfer

Der Verdampfer ist eine Kernkomponente des Kühlsystems, bei der flüssiges Kältemittel Wärme absorbiert und verdampft und die tatsächliche Kühlaufgabe erfüllt. Die Ruidong Group bietet als professionelles HLK-Design- und Fertigungsunternehmen qualitativ hochwertige Kondensatoren und Verdampfer unter seiner eigenen Marke, die mit bekannten Markenkompressoren ausgestattet sind. Von der Rohstoffkontrolle bis zur Produktherstellung stellt das Unternehmen streng sicher, dass die Qualität der Einheiten den Bedürfnissen verschiedener industrieller Kühlumgebungen entspricht.

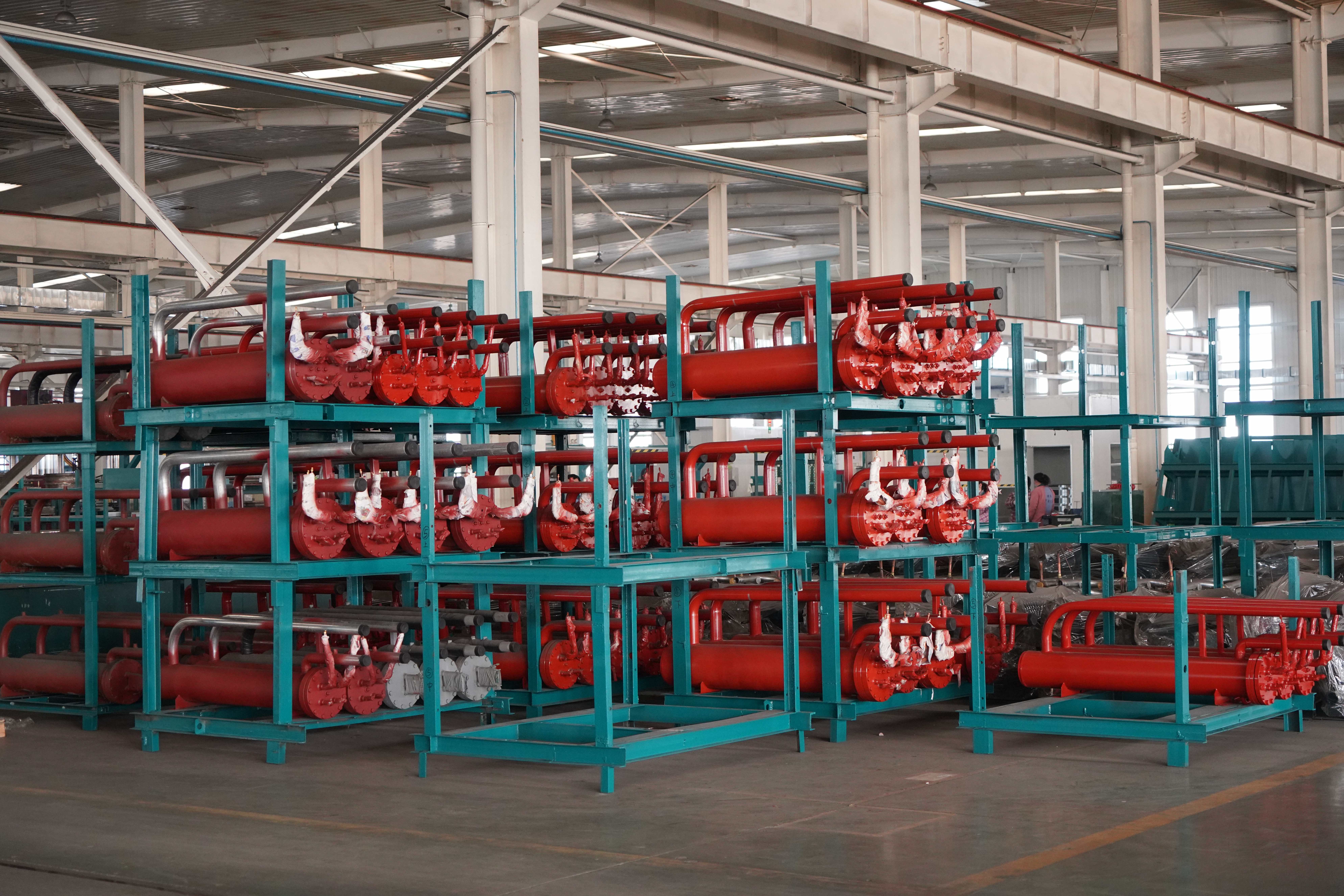

Abbildung 5 Wärmetauscher -Inventar

Abbildung 5: Wärmetauscher -Inventar

Abbildung 6 Schale und Rohrkondensatorverdampfer Produktionslinie

Abbildung 6: Produktionslinie für Schale und Rohrkondensator/Verdampfer

Iv. Expansionsventilübersicht

Das Expansionsventil ist eine Schlüsselkomponente im Kühlzyklus. Seine Hauptfunktionen sind die Regulierung der Kältemittelflussrate, um den 'kochenden ' -Anbedarf des Verdampfers zu decken und den Kältemitteldruck zu verringern, um den Übergang zwischen der Hochdruckseite (Kompressor und Kondensator) und der Niederdruckseite (Verdampfer) zu erleichtern.

(1) Wärmeleiterventil

Das thermische Expansionsventil, das üblicherweise in der industriellen Kühlung verwendet wird, passt automatisch den Kältemittelfluss an, indem er Temperatur- und Druckänderungen im Verdampfer über eine Erfassungszwang erfasst, um den Überhitzung aufrechtzuerhalten. Die ordnungsgemäße Installation und Kalibrierung kann einen abnormalen Kältemittelfluss verhindern.

(2) elektronisches Expansionsventil

Das elektronische Expansionsventil überwacht die Systemparameter durch Sensoren und Controller und steuert den Kältemittelfluss anhand auf Echtzeitdaten genau. Es ist für Anwendungen mit erheblichen Lastschwankungen geeignet, erfordert jedoch eine stabile Stromversorgung und eine regelmäßige Wartung elektronischer Komponenten.

Unabhängig von der Art der ausgewählten Expansionsklappe besteht das Kernziel darin, eine effektive Kältemittelausdehnung und Wärmeabsorption im Verdampfer zu gewährleisten und gleichzeitig einen stabilen Systembetrieb beizubehalten. Die Ruidong Group kann das am besten geeignete Drosselungsgerät basierend auf spezifischen Anforderungen und Systemmerkmalen empfehlen und technische Support- und Wartungsvorschläge liefern.

Andere wichtige Komponenten

I. Kältemittel

Kältemittel sind die Medien für die Wärmeübertragung in Kühlsystemen. Sie zirkulieren zwischen flüssigen und gasförmigen Zuständen mit Temperaturveränderungen, absorbieren und Wärme frei, um die Kühlung zu erzielen. Die Ruidong -Gruppe verwendet normalerweise Kältemittel wie R22, R134A, R410A und R407C, die sicherer und umweltfreundlicher sind.

Ii. Druckregelung

Drucksensoren und Controller werden im Kühlsystem installiert, um die Druckstufen zu überwachen. Sie helfen, Überdruck zu verhindern, wodurch Geräteschäden oder Sicherheitsrisiken verursacht werden können. Die Druckregelung stellt außerdem sicher, dass das Kältemittel im optimalen Druckbereich arbeitet und die Systemleistung und Effizienz verbessert.

III. Sicherheitskontrolle

Sicherheitssteuerungsgeräte wie Hochdruckschalter, Niedrigdruckschalter, Überlastschutzschutz und Leistungsschutz sind so konzipiert, dass das System und die Betreiber vor potenziellen Gefahren schützen.

Iv. Automatisierung und Überwachung

Steuerprogramme verwenden Siemens -Programmiersoftware, mit der flexible Parameteranpassungen basierend auf den tatsächlichen Betriebsbedingungen eine optimale Steuerlogik erreicht werden können. Dies gewährleistet einen effizienten und energiesparenden Betrieb des Geräts. Die Mikrocomputer-Controller und elektrischen Komponenten stammen alle aus bekannten Marken, die in der Lage sind, die Umgebungstemperaturen von -15 ° C bis 55 ° C zu betreiben. Sie verfügen über umfassende automatische Kontrollfunktionen und sind mit RS-232/RS-485-Schnittstellen für die Fernsteuerung ausgestattet.

Das grundlegende Arbeitsprinzip des Kühlzyklus ist dieselbe, aber die Auswahl, Installation und Wartung von Komponenten in Industrieprozesskühlsystemen ist für die Systemleistung von entscheidender Bedeutung. Die Optimierung von Kompressoren, Kondensatoren, Verdampfer, Expansionsventilen und Kontrollsystemen kann die Effizienz verbessern, den Energieverbrauch verringern und Qualität und Sicherheit gewährleisten.

Industriekühler werden in Branchen wie Stromerzeugung, Meeres-, Lebensmittel- und Getränkebereich, Petrochemie, Öl und Gas, Datenverarbeitung und Distriktkühlung häufig eingesetzt. Mit der zunehmenden Nachfrage nach Kühlung in industriellen Anwendungen werden maßgeschneiderte Systeme, die strenge Standards entsprechen, zum Trend. Diese Systeme erfordern eine sorgfältige Auslegung und Implementierung.

Die Ruidong Group bietet umfassende HLK-Dienste an, die effiziente, energiesparende und umweltfreundliche Kühlsysteme für verschiedene Branchen entwerfen. Kontaktieren Sie uns für weitere Informationen.

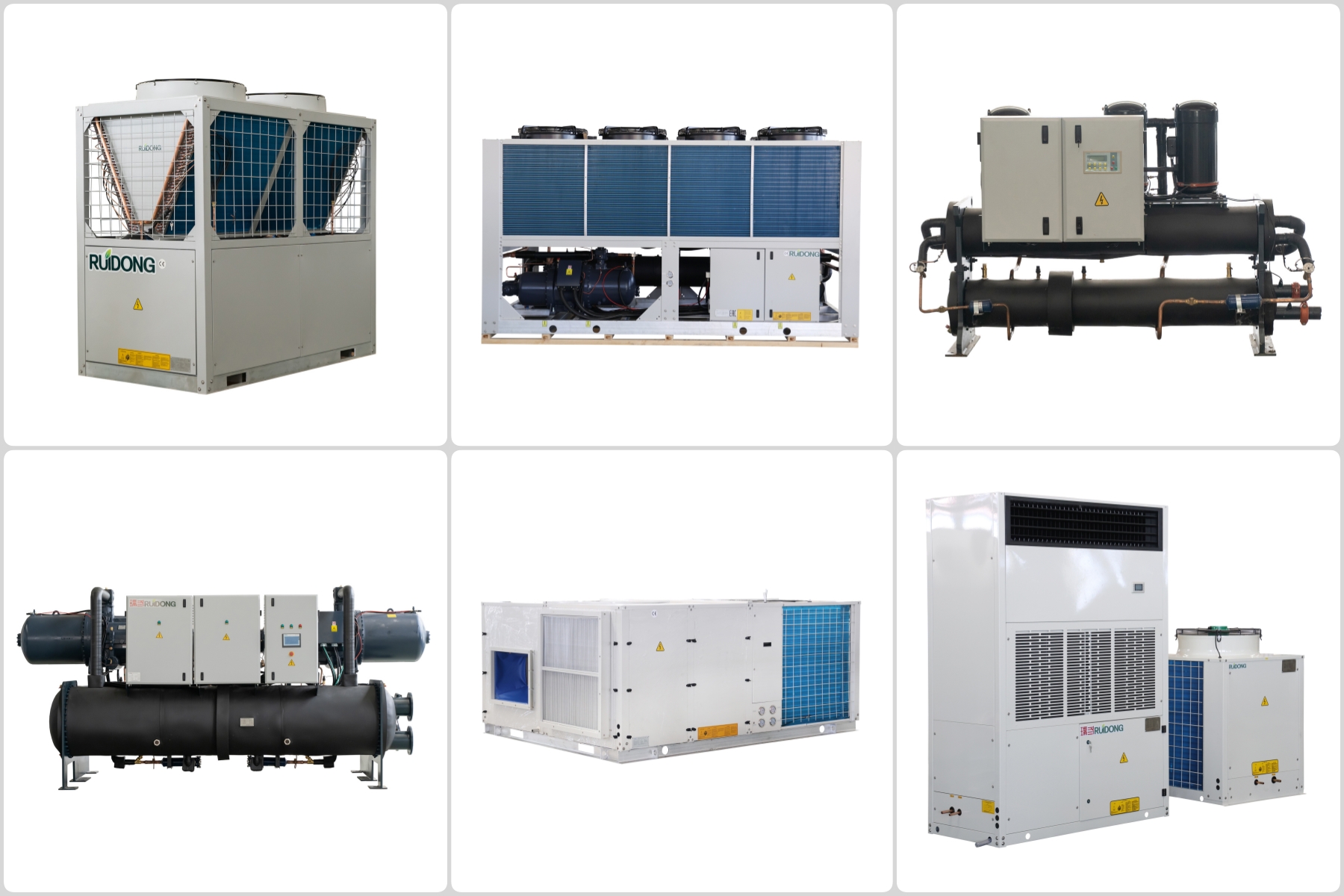

Abbildung 7 Industrial Chiller und Commercial Air Conditioner Series

Abbildung 7: Serie Industrial Chiller und Commercial Air Conditioner
