Wärmetauscher sind unverzichtbare Geräte in verschiedenen Branchen, von HLK-Systemen bis hin zur chemischen Verarbeitung, Kühlung und Stromerzeugung. Ihre Hauptfunktion besteht darin, Wärme zwischen zwei oder mehr Flüssigkeiten zu übertragen, ohne diese zu vermischen. Das Verständnis des Prinzips von Wärmetauschern ist entscheidend für die Auswahl des richtigen Typs für Ihre Anwendung und die Gewährleistung einer optimalen Leistung. In diesem Artikel werden die Grundprinzipien der Funktionsweise von Wärmetauschern, ihres Designs und ihres Beitrags zur Energieeffizienz und Systemleistung untersucht.
Ein Wärmetauscher ist ein mechanisches Gerät, das dazu dient, Wärme zwischen zwei oder mehr Flüssigkeiten mit unterschiedlichen Temperaturen zu übertragen. Es funktioniert nach dem Prinzip der Wärmeleitung, bei dem Wärme von einer heißeren Flüssigkeit auf eine kühlere übertragen wird, ohne dass sich die beiden Flüssigkeiten vermischen. Wärmetauscher sind in zahlreichen Anwendungen von entscheidender Bedeutung, bei denen die Wärmeübertragung zwischen verschiedenen Medien für die ordnungsgemäße Funktion des Systems erforderlich ist.
Wärmetauscher gibt es in verschiedenen Ausführungen, die jeweils für bestimmte Anwendungen geeignet sind. Nachfolgend sind die gängigsten Arten von Wärmetauschern aufgeführt:
Plattenwärmetauscher : Besteht aus mehreren übereinander gestapelten Platten mit kleinen Zwischenräumen zwischen ihnen, die Kanäle für den Flüssigkeitsfluss bilden. Es ist äußerst effizient bei der Wärmeübertragung und wird häufig in kompakten Anwendungen eingesetzt.

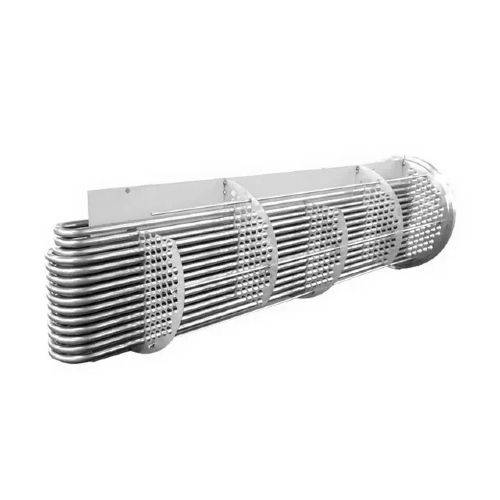

Rohrbündelwärmetauscher : Besteht aus einer Reihe von Rohren, die in einem Gehäuse untergebracht sind. Eine Flüssigkeit fließt durch die Rohre, während eine andere die Rohre umströmt, was sie ideal für Hochdruckanwendungen macht.
Luftgekühlter Wärmetauscher : Verwendet Luft anstelle von Wasser, um die Flüssigkeit zu kühlen, geeignet für Bereiche mit begrenzter Wasserversorgung oder Außenanwendungen.
Doppelrohrwärmetauscher : Besteht aus einem Rohr in einem anderen, in dem die beiden Flüssigkeiten zum Wärmeaustausch in entgegengesetzte Richtungen fließen. Dieses Design wird typischerweise für kleine Anwendungen verwendet.
Um zu verstehen, wie ein Wärmetauscher funktioniert, ist es wichtig, die zugrunde liegenden Prinzipien der Wärmeübertragung zu verstehen. Das Kernprinzip von Wärmetauschern beruht auf der Wärmeübertragung , die über drei Hauptmechanismen erfolgt: Leitung, Konvektion und Strahlung.
Unter Leitung versteht man den Prozess, bei dem Wärme durch ein festes Material von einem heißeren Bereich in einen kühleren Bereich übertragen wird. Dies geschieht auf molekularer Ebene, wenn die Partikel im heißen Bereich vibrieren und ihre Energie an benachbarte kühlere Partikel weitergeben. In Wärmetauschern wird die Leitung durch das Material (normalerweise Metall) erleichtert, durch das die Wärme zwischen zwei Flüssigkeiten übertragen wird.
Konvektion entsteht, wenn aufgrund der Bewegung der Flüssigkeit Wärme durch eine Flüssigkeit (Flüssigkeit oder Gas) übertragen wird. Wenn eine Flüssigkeit erhitzt wird, nimmt ihre Dichte ab, wodurch sie aufsteigt und durch eine kühlere Flüssigkeit ersetzt wird. Durch diese Bewegung kann Wärme von einem Ort zum anderen transportiert werden. In einem Wärmetauscher ist die Konvektion entscheidend für die Wärmeübertragung von der beheizten Oberfläche (Rohr, Platte) in die Flüssigkeit.
Strahlung ist die Übertragung von Wärme durch elektromagnetische Wellen, beispielsweise Infrarotstrahlung. Während Strahlung bei Wärmetauschern eine untergeordnete Rolle spielt, spielt sie bei einigen Spezialkonstruktionen immer noch eine Rolle, insbesondere wenn Flüssigkeiten auf hohe Temperaturen erhitzt werden.
In Wärmetauschern sind Leitung und Konvektion die Hauptmechanismen der Wärmeübertragung. Die Wärme wird zunächst durch die Wände des Wärmetauschers (sei es eine Platte, ein Rohr oder eine Hülle) geleitet. Anschließend sorgt die Konvektion dafür, dass die Wärme von der festen Oberfläche auf die Flüssigkeit übertragen und dort abgeführt wird. Durch die Gestaltung des Wärmetauschers mit geeigneter Oberfläche und geeigneten Materialien kann die Wärmeübertragung maximiert werden.
Die Effizienz der Wärmeübertragung in einem Wärmetauscher steht in direktem Zusammenhang mit der für den Wärmeaustausch verfügbaren Oberfläche. Je größer die Oberfläche, desto mehr Wärme kann zwischen den beiden Flüssigkeiten übertragen werden. Aus diesem Grund kommen Bauformen wie Plattenwärmetauscher zum Einsatz, deren große Oberfläche eine effektive Wärmeübertragung auf kleinem Raum ermöglicht.
Die Konstruktion eines Wärmetauschers spielt eine entscheidende Rolle dabei, wie effizient er Wärme übertragen kann. Im Folgenden erläutern wir die wesentlichen Komponenten und Konstruktionsmerkmale, die die Wärmeübertragung optimieren.
Wärmeübertragungsoberflächen : Dies sind die Oberflächen, auf denen Wärme zwischen Flüssigkeiten übertragen wird. Bei einem Plattenwärmetauscher dienen die Platten als primäre Wärmeübertragungsflächen, während bei einer Rohrbündelkonstruktion die Rohre diese Funktion übernehmen.
Flüssigkeiten : Wärmetauscher funktionieren durch die Übertragung von Wärme zwischen zwei verschiedenen Flüssigkeiten, bei denen es sich um Flüssigkeiten oder Gase handeln kann. Die Flüssigkeiten werden typischerweise durch die Wärmeübertragungsflächen getrennt, um eine Vermischung zu verhindern.
Strömungsanordnung : Die Anordnung, in der die Flüssigkeiten durch den Wärmetauscher fließen, ist entscheidend für die Optimierung der Wärmeübertragung. Zu den gängigen Strömungsanordnungen gehören Gegenstrom, Parallelstrom und Querstrom.
Die Strömungsanordnung der Flüssigkeiten in einem Wärmetauscher bestimmt dessen Effizienz. Nachfolgend sind die drei Haupttypen von Flusskonfigurationen aufgeführt:
Gegenstrom : Die beiden Flüssigkeiten fließen in entgegengesetzte Richtungen, was den Temperaturunterschied maximiert und eine effizientere Wärmeübertragung ermöglicht. Dies ist die effizienteste Strömungsanordnung im Hinblick auf die Wärmeübertragungsleistung.
Parallelfluss : Die Flüssigkeiten strömen in die gleiche Richtung, was zu einem geringeren Temperaturunterschied zwischen den Flüssigkeiten führt, wenn sie sich durch den Wärmetauscher bewegen. Diese Anordnung ist weniger effizient als Gegenstrom, wird aber manchmal in bestimmten Anwendungen verwendet.
Querströmung : Eine Flüssigkeit strömt senkrecht zur anderen Flüssigkeit. Diese Anordnung wird üblicherweise in luftgekühlten Wärmetauschern verwendet.
Flusstyp | Beschreibung | Effizienz |
Gegenstrom | Flüssigkeiten fließen in entgegengesetzte Richtungen. | Am effizientesten. |
Parallelfluss | Flüssigkeiten fließen in die gleiche Richtung. | Weniger effizient. |
Querstrom | Eine Flüssigkeit fließt senkrecht zur anderen. | Mäßig effizient. |
Mehrere Faktoren beeinflussen die Effizienz eines Wärmetauschers und wirken sich darauf aus, wie gut er bei der Wärmeübertragung funktioniert. Das Verständnis dieser Faktoren kann bei der Optimierung der Wärmetauscherleistung hilfreich sein.
Die Oberfläche hat direkten Einfluss auf die Wärmeübertragungsrate. Je größer die Oberfläche, desto mehr Wärme kann zwischen den Flüssigkeiten übertragen werden. Aus diesem Grund sind viele Wärmetauscher so konzipiert, dass sie die Oberfläche durch den Einsatz von Platten, Rippen oder Rohren vergrößern.
Je größer der Temperaturunterschied zwischen den beiden Flüssigkeiten ist, desto mehr Wärme kann übertragen werden. Dieses Prinzip basiert auf dem zweiten Hauptsatz der Thermodynamik, wonach Wärme immer vom heißeren Objekt zum kühleren fließt.
Die Strömungsgeschwindigkeit der Flüssigkeiten spielt eine entscheidende Rolle für die Effizienz der Wärmeübertragung. Höhere Durchflussraten erhöhen die Wärmeaustauschrate, können aber auch zu Druckabfällen führen. Es ist wichtig, die Durchflussrate auszugleichen, um einen übermäßigen Energieverbrauch zu vermeiden.
Das Material der Oberfläche des Wärmetauschers hat großen Einfluss auf die Wärmeübertragung. Materialien mit hoher Wärmeleitfähigkeit wie Kupfer oder Aluminium werden bevorzugt, da sie die Wärme effizienter durchlassen.
Wärmetauscher werden in vielen Branchen eingesetzt und jede Anwendung profitiert von ihrer Fähigkeit, die Wärmeübertragung effizient zu steuern. Nachfolgend sind einige der wichtigsten Branchen aufgeführt, die auf Wärmetauscher angewiesen sind.
In HVAC-Systemen werden Wärmetauscher zur Wärmeübertragung zwischen Luft und Wasser oder Kältemitteln verwendet. Sie spielen eine wesentliche Rolle beim Heizen und Kühlen von Gebäuden, tragen zur Energieeffizienz bei und sorgen für eine optimale Raumluftqualität.
In Kraftwerken übertragen Wärmetauscher Wärme aus Dampf oder Abgasen auf andere Flüssigkeiten, um Strom zu erzeugen. Sie sind entscheidend für die Aufrechterhaltung der Systemeffizienz und die Reduzierung von Energieverlusten.
Wärmetauscher sind ein wesentlicher Bestandteil von Kühl- und Klimaanlagen. Sie tragen dazu bei, Wärme aus der Innenluft aufzunehmen und nach außen abzugeben, sodass Räume kühl und komfortabel bleiben.
Die chemische Verarbeitungsindustrie ist auf Wärmetauscher angewiesen, um während der Reaktionen optimale Temperaturen aufrechtzuerhalten. Sie sorgen dafür, dass Chemikalien effizient erhitzt oder gekühlt werden, wodurch die Integrität der Produkte erhalten bleibt und die Prozesssicherheit erhöht wird.
Die ordnungsgemäße Wartung ist entscheidend für die Gewährleistung der Langlebigkeit und Effizienz von Wärmetauschern. Wenn die Wartung vernachlässigt wird, kann dies zu Leistungseinbußen, höheren Energiekosten und einem möglichen Geräteausfall führen.
Verschmutzung : Die Ansammlung von Schmutz oder Sedimenten auf Wärmeübertragungsflächen kann die Effizienz beeinträchtigen.
Korrosion : Korrosion kann auftreten, wenn das Wärmetauschermaterial mit Flüssigkeiten reagiert, was zu Undichtigkeiten und Schäden führt.
Verstopfung : Verstopfungen in den Rohren oder Platten können den Flüssigkeitsfluss behindern und die Wirksamkeit der Wärmeübertragung verringern.
Regelmäßige Reinigung und Inspektion der Wärmetauscher helfen, Verschmutzungen und Verstopfungen zu vermeiden.
Die Prüfung auf Lecks und Anzeichen von Korrosion ist wichtig, um die Integrität des Systems sicherzustellen.
Durch den Austausch verschlissener Teile oder Komponenten können weitere Schäden verhindert und die Effizienz aufrechterhalten werden.
Das Verständnis der Prinzipien hinter Wärmetauschern ist entscheidend für die Auswahl der richtigen Ausrüstung und die Gewährleistung einer optimalen Leistung. Bei der Ruidong Group sind wir auf die Bereitstellung hochwertiger Wärmetauscher spezialisiert, die auf der Grundlage der Prinzipien der Leitung und Konvektion effizient arbeiten. Diese Geräte übertragen Wärme effektiv zwischen Flüssigkeiten und ihr Design, ihre Effizienz und ihre Gesamtleistung hängen von Faktoren wie Oberfläche, Durchflussrate und Materialleitfähigkeit ab. Wir betonen die Bedeutung einer regelmäßigen Wartung, um Probleme wie Verschmutzung, Korrosion und Verstopfung zu verhindern, die andernfalls die Effizienz und Systemzuverlässigkeit beeinträchtigen können. Unabhängig davon, ob Sie die Leistung Ihres Systems verbessern oder die langfristige Funktionalität sicherstellen möchten, steht Ihnen unser Team mit kompetenter Beratung und maßgeschneiderten Lösungen zur Verfügung, die Ihren spezifischen Anforderungen gerecht werden. Kontaktieren Sie uns noch heute und erfahren Sie, wie wir Ihnen bei der Auswahl und Wartung des idealen Wärmetauschers für Ihre Anwendung helfen können.
Ein Wärmetauscher überträgt Wärme durch Leitung und Konvektion von einer Flüssigkeit auf eine andere. Die Wärme wandert von der heißeren Flüssigkeit zur kühleren Flüssigkeit, ohne dass sich die beiden Flüssigkeiten vermischen.
Zu den gängigen Arten von Wärmetauschern gehören Plattenwärmetauscher, Rohrbündelwärmetauscher, luftgekühlte Wärmetauscher und Doppelrohrwärmetauscher.
Die Effizienz kann verbessert werden, indem der Temperaturunterschied zwischen Flüssigkeiten optimiert, die Oberfläche vergrößert, die Durchflussraten angepasst und Materialien mit hoher Wärmeleitfähigkeit ausgewählt werden.
Wärmetauscher sollten regelmäßig, mindestens einmal im Jahr, überprüft werden, um Verschmutzung, Korrosion und Verstopfung vorzubeugen und sicherzustellen, dass sie effizient funktionieren.
Ein Ausfall des Wärmetauschers kann durch Probleme wie Korrosion, Verstopfung, Verschmutzung und physische Schäden wie Risse oder Undichtigkeiten verursacht werden.
